Ống sưởi ấm Khâm Khí bị Che

I. Giới thiệu

Trong thế giới phức tạp của các quy trình công nghiệp và thương mại, truyền nhiệt hiệu quả không chỉ là một đặc điểm mong muốn, đó là một yếu tố quyết định quan trọng của thành công hoạt động, tiêu thụ năng lượng và hiệu suất hệ thống tổng thể. Từ sự ấm áp của ngôi nhà của chúng ta đến máy móc phức tạp của các nhà máy sản xuất, khả năng di chuyển năng lượng nhiệt một cách hiệu quả từ môi trường này sang môi trường khác là vô số ứng dụng. Đi đầu trong nỗ lực này là ống sưởi không khí bị che Các thiết bị khéo léo được thiết kế đặc biệt để tăng cường đáng kể tốc độ trao đổi nhiệt giữa một chất lỏng nóng (bên trong ống) và không khí mát hơn (bên ngoài).

Các ống gia nhiệt không khí được che chắn về cơ bản là các bộ trao đổi nhiệt được thiết kế với các bề mặt mở rộng, được gọi là vây, được gắn vào bên ngoài của chúng. Những vây này phục vụ một mục đích đơn lẻ, nhưng có tác động sâu sắc: để tăng đáng kể diện tích bề mặt có sẵn để truyền nhiệt vào không khí xung quanh. Bằng cách làm như vậy, họ vượt qua những hạn chế vốn có của các ống trơn, thường đấu tranh để chuyển nhiệt hiệu quả sang khí như không khí do độ dẫn nhiệt thấp của chúng. Mục tiêu chính của các ống này là cải thiện hiệu quả của các quá trình sưởi ấm, giảm kích thước thiết bị và cuối cùng là chi phí hoạt động thấp hơn. Bài viết này sẽ đi sâu vào các nguyên tắc cơ bản, sự phức tạp của thiết kế, các ứng dụng đa dạng và những đổi mới trong tương lai xung quanh các ống sưởi không khí bị vây, cung cấp sự hiểu biết toàn diện về vai trò quan trọng của chúng trong các hệ thống nhiệt hiện đại.

Ii. Nguyên tắc cơ bản của truyền nhiệt

Để đánh giá cao hiệu quả của các ống gia nhiệt không khí cố định, điều cần thiết là phải nắm bắt các chế độ truyền nhiệt cơ bản: dẫn truyền, đối lưu và bức xạ.

• Dẫn truyền là sự chuyển nhiệt thông qua tiếp xúc trực tiếp, trong đó năng lượng nhiệt chuyển từ các hạt năng lượng hơn sang các hạt ít năng lượng hơn trong một chất hoặc giữa các chất tiếp xúc trực tiếp. Trong một ống vây, nhiệt dẫn từ chất lỏng nóng qua thành ống và vào đáy vây.
• Đối lưu là sự truyền nhiệt thông qua chuyển động của chất lỏng (chất lỏng hoặc khí). Đây là chế độ truyền nhiệt thống trị từ bề mặt vây sang không khí xung quanh. Khi không khí gần bề mặt vây nóng nóng lên, nó trở nên ít dày đặc hơn và tăng lên, cho phép không khí mát hơn, dày đặc hơn, tạo ra một dòng chảy liên tục mang nhiệt.
• Bức xạ là sự truyền nhiệt qua sóng điện từ. Mặc dù hiện tại, sự đóng góp của nó vào việc truyền nhiệt trong các ứng dụng ống sưởi không khí cố định thường ít quan trọng hơn so với dẫn truyền và đối lưu, đặc biệt là ở nhiệt độ hoạt động thấp hơn.

Nguyên tắc cốt lõi đằng sau các ống bị phạt là Vai trò của diện tích bề mặt trong truyền nhiệt . Tốc độ truyền nhiệt tỷ lệ thuận với diện tích bề mặt có sẵn để trao đổi. Không khí, là một chất dẫn nhiệt kém, đòi hỏi một diện tích bề mặt lớn để hấp thụ hiệu quả năng lượng nhiệt. Vây cung cấp bề mặt mở rộng quan trọng này, nhân hiệu quả khu vực mà truyền nhiệt đối lưu có thể xảy ra. Sự gia tăng này giúp tăng cường đáng kể hệ số truyền nhiệt tổng thể giữa ống và không khí, làm cho quá trình này hiệu quả hơn nhiều so với một ống trần.

Iii. Giải phẫu và thiết kế các ống sưởi không khí bị che

Việc thiết kế và lựa chọn vật liệu cho các ống sưởi không khí bị vây là rất quan trọng cho hiệu suất và tuổi thọ của chúng.

A. Vật liệu ống lõi

Việc lựa chọn vật liệu ống lõi phụ thuộc rất nhiều vào các điều kiện vận hành, bao gồm nhiệt độ, áp suất và bản chất của chất lỏng bên trong.

B. Vật liệu vây

Vật liệu vây được chọn chủ yếu cho độ dẫn nhiệt và chi phí của nó.

C. Các loại và cấu hình vây

Hình dạng của vây ảnh hưởng đáng kể đến hiệu suất truyền nhiệt và chi phí sản xuất.

D. Phương pháp đính kèm vây

Phương pháp gắn vây vào ống là rất quan trọng để duy trì tiếp xúc nhiệt tốt và ngăn ngừa sự xuống cấp theo thời gian. Các phương pháp phổ biến bao gồm cuộn dây căng, hàn, hàn (điện trở, laser, tig), nhúng cơ học và đùn.

E. Cấu hình ống

Ống vây có thể được sắp xếp trong các cấu hình khác nhau để phù hợp với các yêu cầu ứng dụng cụ thể và các ràng buộc không gian.

• Thẳng: Đơn giản, dễ dàng để làm sạch.

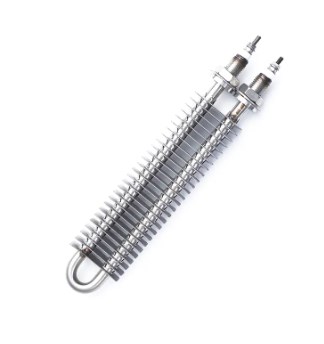

• U-uốn cong: Thiết kế nhỏ gọn, thường được sử dụng trong các bộ trao đổi nhiệt vỏ và ống.

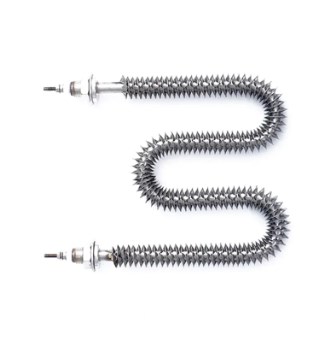

• Cuộn dây serpentine: Nhiều uốn cong U tạo ra một đường dẫn dòng liên tục, tối đa hóa truyền nhiệt trong một không gian hạn chế.

Iv. Cơ chế làm việc

Nguyên tắc hoạt động của một ống sưởi không khí được vây là một chuỗi các sự kiện truyền nhiệt có hệ thống.

1. Tạo nhiệt: Nhiệt được đưa vào ống lõi. Điều này có thể đạt được thông qua nhiều phương tiện khác nhau:
   • Điện trở: Các yếu tố gia nhiệt điện được nhúng trong ống tạo ra nhiệt trực tiếp.
   • Hơi nước: Hơi nước nhiệt độ cao ngưng tụ bên trong ống, giải phóng nhiệt tiềm ẩn.
   • Chất lỏng nóng: Nước nóng, dầu nhiệt hoặc chất lỏng quy trình khác chảy qua ống, truyền nhiệt hợp lý của chúng.
2. Dẫn đến vây: Nhiệt được tạo ra hoặc mang bởi môi trường bên trong dẫn qua thành của ống lõi và sau đó vào đế của vây kèm theo. Chất lượng của liên kết từ vây với ống là tối quan trọng ở đây, vì bất kỳ khoảng cách không khí hoặc tiếp xúc kém sẽ cản trở đáng kể lưu lượng nhiệt.
3. Đối lưu với không khí: Khi vây nóng lên, chúng chuyển năng lượng nhiệt sang không khí mát hơn trên bề mặt của chúng. Điều này chủ yếu thông qua sự đối lưu bắt buộc, nơi người hâm mộ hoặc máy thổi di chuyển không khí trên các bề mặt bị vây, hoặc đối lưu tự nhiên, trong đó sự khác biệt về mật độ thúc đẩy chuyển động không khí. Diện tích bề mặt mở rộng được cung cấp bởi các vây làm tăng đáng kể khu vực tiếp xúc giữa kim loại nóng và không khí, tạo điều kiện cho tốc độ truyền nhiệt cao hơn nhiều so với ống trần có thể đạt được.

Các yếu tố ảnh hưởng đến hiệu quả truyền nhiệt

Một số tham số ảnh hưởng trực tiếp đến hiệu quả của quá trình này:

V. Ưu điểm của ống sưởi không khí bị vây

Việc áp dụng rộng rãi các ống gia nhiệt không khí là một minh chứng cho nhiều lợi thế của họ:

• Hiệu quả truyền nhiệt nâng cao: Đây là lợi ích chính của họ. Bằng cách tăng đáng kể diện tích bề mặt, chúng tạo điều kiện cho tốc độ truyền nhiệt cao hơn nhiều so với các ống trơn, đặc biệt là khi làm nóng khí.
• Thiết kế nhỏ gọn / tiết kiệm không gian: Do khả năng truyền nhiệt vượt trội của chúng, các ống vây có thể đạt được nhiệm vụ gia nhiệt giống như một cuộn ống đơn giản lớn hơn nhiều. Điều này dẫn đến các thiết kế trao đổi nhiệt nhỏ gọn hơn, tiết kiệm không gian có giá trị và giảm dấu chân thiết bị tổng thể.
• Hiệu quả năng lượng: Cải thiện truyền nhiệt có nghĩa là ít năng lượng bị lãng phí. Các hệ thống sử dụng ống vây có thể đạt được nhiệt độ mong muốn với đầu vào năng lượng thấp hơn hoặc trong thời gian ngắn hơn, dẫn đến tiết kiệm chi phí hoạt động đáng kể.
• Tính linh hoạt trong các ứng dụng: Có sẵn trong một loạt các vật liệu, loại vây và cấu hình, chúng có thể được tùy chỉnh cho các ngành công nghiệp và điều kiện hoạt động khác nhau, từ HVAC nhiệt độ thấp đến các quy trình công nghiệp ở nhiệt độ cao.
• Độ bền và tuổi thọ: Khi được thiết kế và xây dựng đúng cách với các vật liệu phù hợp cho môi trường hoạt động, các ống có giá đỡ rất mạnh mẽ và có thể cung cấp một tuổi thọ dài, chống ăn mòn và căng thẳng cơ học.
• Hiệu quả chi phí: Mặc dù chi phí ban đầu có thể cao hơn một chút so với các ống trơn, hiệu suất được cải thiện, tiết kiệm năng lượng và quy mô thiết bị giảm thường dẫn đến tổng chi phí sở hữu thấp hơn trong tuổi thọ của hệ thống.

Vi. Ứng dụng

Các ống gia nhiệt không khí có hàm là các thành phần không thể thiếu trên một loạt các ngành công nghiệp và ứng dụng:

• Hệ thống HVAC: Chúng là các thành phần cốt lõi trong các đơn vị xử lý không khí (AHUS), lò sưởi ống dẫn và hệ thống sưởi ấm thoải mái, không khí nóng lên hiệu quả cho các tòa nhà thương mại, không gian dân cư và các cơ sở công nghiệp.
• Quy trình sấy công nghiệp: Quan trọng cho các ứng dụng yêu cầu kiểm soát nhiệt độ chính xác và loại bỏ độ ẩm hiệu quả, chẳng hạn như sấy thực phẩm, gỗ, dệt may, giấy và các hóa chất khác nhau.
• Quá trình sưởi ấm: Được sử dụng rộng rãi trong lò công nghiệp, lò nung, lò nung và các thiết bị xử lý khác, nơi không khí cần được làm nóng đến nhiệt độ cụ thể để sản xuất hoặc xử lý.
• Hệ thống thu hồi nhiệt: Được sử dụng trong các nhà kinh tế và các yếu tố tiền sử không khí để thu hồi nhiệt thải từ khí thải, cải thiện hiệu quả hệ thống tổng thể và giảm mức tiêu thụ nhiên liệu.
• Sản xuất điện: Được sử dụng trong các yếu tố pre -pure để làm ấm không khí đốt, tăng cường hiệu quả của nồi hơi trong các nhà máy điện.
• Hệ thống sưởi thương mại và dân cư: Tìm thấy trong lò sưởi đơn vị, máy sưởi chân đế và các giải pháp sưởi ấm không gian khác.
• Công nghiệp hóa dầu và dầu khí: Được sử dụng trong các quy trình sưởi ấm và làm mát khác nhau, bao gồm các bộ lọc lại, bình ngưng và máy làm mát không khí, nơi cần trao đổi nhiệt mạnh mẽ và hiệu quả.

Vii. Cân nhắc lựa chọn

Chọn ống sưởi không khí phù hợp cho một ứng dụng cụ thể đòi hỏi phải xem xét cẩn thận một số yếu tố:

• Nhiệt độ hoạt động và áp suất: Chúng chỉ ra các giới hạn cường độ và nhiệt độ vật liệu cần thiết cho cả ống lõi và vây.
• Tính chất chất lỏng: Bản chất của chất lỏng bên trong (ví dụ, hơi nước, nước nóng, dầu nhiệt) và chất lỏng bên ngoài (vận tốc không khí, sự hiện diện của các chất gây ô nhiễm, các yếu tố ăn mòn) sẽ ảnh hưởng đến lựa chọn vật liệu và loại vây.
• Khả năng tương thích vật liệu: Đảm bảo rằng các vật liệu ống và vây tương thích với cả môi trường bên trong và bên ngoài để ngăn chặn sự ăn mòn, xói mòn hoặc thoái hóa.
• Hạn chế không gian: Không gian vật lý có sẵn sẽ ảnh hưởng đến việc lựa chọn cấu hình ống (thẳng, U-uốn, serpentine) và thiết kế bộ trao đổi nhiệt tổng thể.
• Chi phí so với hiệu suất: Cân bằng chi phí đầu tư ban đầu với hiệu suất truyền nhiệt mong muốn, tiết kiệm năng lượng và tuổi thọ dự kiến.
• Yêu cầu bảo trì và làm sạch: Xem xét sự dễ dàng của việc làm sạch và bảo trì, đặc biệt là trong các ứng dụng dễ bị phạm lỗi. Một số loại FIN có khả năng chống tích lũy bụi hơn hoặc dễ làm sạch hơn các loại khác.
• Tiêu chuẩn và chứng nhận quy định: Tuân thủ các tiêu chuẩn, mã liên quan đến ngành (ví dụ: ASME, TEMA) và các chứng chỉ an toàn.

Viii. Bảo trì và xử lý sự cố

Bảo trì đúng cách là rất quan trọng để đảm bảo hiệu quả và độ tin cậy lâu dài của các ống gia nhiệt không khí.

Các vấn đề phổ biến:

• Vết bẩn: Tích lũy bụi, xơ hoặc các hạt khác trên bề mặt vây, hoạt động như một lớp cách điện và giảm hiệu quả truyền nhiệt.
• Ăn mòn: Suy thoái của vật liệu ống hoặc vây do tiếp xúc với các chất ăn mòn trong không khí hoặc chất lỏng bên trong.
• Thiệt hại về vây: Uốn cong, nghiền hoặc tách vây do tác động cơ học, rung động hoặc ứng suất nhiệt, dẫn đến giảm diện tích bề mặt.
• Rò rỉ: Trong ống lõi, dẫn đến mất môi trường sưởi ấm.

Phương pháp làm sạch:

• Máy bay phản lực không khí/nước nén: Đối với bụi và mảnh vụn nhẹ.
• Chải/hút bụi: Cho nhiều tiền gửi cứng đầu hơn.
• Làm sạch hóa chất: Đối với dư lượng cứng hoặc dư lượng dính, yêu cầu các giải pháp và quy trình chuyên dụng.
• Làm sạch hơi nước: Hiệu quả cho một số loại phạm lỗi.

Kiểm tra và sửa chữa:

Kiểm tra trực quan thường xuyên để làm hỏng vây, ăn mòn và dấu hiệu rò rỉ. Thiệt hại vây nhỏ đôi khi có thể được sửa chữa bằng cách làm thẳng. Thiệt hại lớn hoặc rò rỉ có thể cần phải thay thế ống.

Kéo dài tuổi thọ:

Làm sạch thường xuyên, lựa chọn vật liệu thích hợp cho ứng dụng, duy trì các điều kiện vận hành tối ưu (nhiệt độ, áp suất, tốc độ dòng chảy) và giải quyết các vấn đề kịp thời có thể mở rộng đáng kể tuổi thọ của ống sưởi không khí.

Ix. Xu hướng và đổi mới trong tương lai

Lĩnh vực của công nghệ truyền nhiệt liên tục phát triển, và các ống sưởi không khí có vòng vây cũng không ngoại lệ. Xu hướng và đổi mới trong tương lai tập trung vào việc tăng cường hiệu suất, tính bền vững và hội nhập thông minh.

• Vật liệu nâng cao: Nghiên cứu về các vật liệu mới, bao gồm vật liệu tổng hợp, lớp phủ tăng cường graphene và hợp kim tiên tiến, nhằm mục đích cải thiện độ dẫn nhiệt, kháng ăn mòn và hiệu suất nhiệt độ cao. Viêm nano cũng có thể cung cấp các tài sản chống bốc cháy.
• Hình học vây được tối ưu hóa: Động lực học chất lỏng tính toán (CFD) và các công cụ mô phỏng tiên tiến đang được sử dụng để thiết kế hình học vây mới để tối đa hóa truyền nhiệt trong khi giảm thiểu giảm áp lực và sử dụng vật liệu. Điều này bao gồm vây lượn sóng, vây được phân bổ và các cấu trúc phức tạp khác.
• Hệ thống sưởi thông minh: Tích hợp với các cảm biến và hệ thống điều khiển IoT (Internet of Things) sẽ cho phép giám sát hiệu suất thời gian thực, bảo trì dự đoán và hoạt động được tối ưu hóa dựa trên các điều kiện và nhu cầu môi trường.
• Phục hồi năng lượng và tập trung bền vững: Tăng sự nhấn mạnh vào việc thu hồi nhiệt thải từ các quy trình công nghiệp và tích hợp các ống bảo hiểm vào các hệ thống thu hồi năng lượng tinh vi hơn để giảm tiêu thụ năng lượng tổng thể và tác động môi trường. Điều này bao gồm vai trò của họ trong công nghệ thu thập carbon và lưu trữ.

X. Kết luận

Các ống sưởi ấm không khí được đặt là một minh chứng cho kỹ thuật thông minh trong lĩnh vực truyền nhiệt. Bằng cách khéo léo mở rộng bề mặt trao đổi nhiệt, họ đã cách mạng hóa hiệu quả mà năng lượng nhiệt được truyền vào không khí, làm cho vô số ứng dụng công nghiệp, thương mại và dân cư trở nên khả thi và kinh tế. Khả năng của họ để cung cấp sự truyền nhiệt tăng cường trong một gói nhỏ gọn, tiết kiệm năng lượng đã củng cố vai trò của chúng như là các thành phần không thể thiếu trong các hệ thống HVAC, quá trình sấy khô, phát điện và hơn thế nữa.

Khi các ngành công nghiệp tiếp tục phấn đấu để có hiệu quả cao hơn, giảm tác động môi trường và kiểm soát hoạt động thông minh hơn, sự phát triển của các ống sưởi không khí cố định chắc chắn sẽ tiếp tục. Với những tiến bộ liên tục trong khoa học vật liệu, tối ưu hóa thiết kế và tích hợp công nghệ thông minh, các thiết bị không mạnh mẽ nhưng mạnh mẽ này sẽ vẫn là trung tâm của quản lý nhiệt hiệu quả, đảm bảo rằng nhiệt được truyền chính xác ở đâu và khi nào cần thiết, với hiệu quả tối đa và chất thải tối thiểu. Tầm quan trọng lâu dài của họ nhấn mạnh nguyên tắc cơ bản mà đôi khi, những sửa đổi đơn giản nhất có thể mang lại những cải tiến sâu sắc nhất trong kỹ thuật.
